BL鳞板输送机

BL鳞板输送机

BL系列鳞板输送机是以循环运行的链条作为牵引构件,以链板作为承载构件的输送设备,可沿水平或倾斜(倾斜角小于25°)方向输送各种散状物料。由于鳞板输送机的承载部分和运行部分均为金属材质,因而与其它连续输送机械相比,可以输送堆积密度更大、块度更大,且具有锋利棱角和对输送机有强烈磨损性的物料,尤其适宜输送600~700℃的高温物料。因此,鳞板输送机是矿山、建材、冶金、煤炭、化工等行业中尖锐、灼热、大块以及腐蚀性物料输送的理想设备。

规格型号:BL650-BL1000

鳞板宽度:650-1000(mm)
输送能力:20-200(m³/h)

应用范围:水泥、石灰、熟料煅烧、矿山等行业的高温物料输送。

突出优势

1、整机结构紧凑,安装、调试便捷,易损件少,且更换简便

2、鳞板料斗为耐磨钢冲压成型,精度高、累计误差小,行走精确、平稳、可靠
3、用链条作为牵引元件,具有强度高、效率高、工作可靠的特点,还可以实现重负载、长距离输送
4、适应性强,能够输送大块状、具有锋利棱角、灼热的物料,并且在输送过程中同时完成冷却、清洗等工艺
5、采用的链条为轴端装有滚轮的片式链,在将负载直接传递到底板上的同时,有效减小了驱动功率和链条牵引力
6、链条经调质热处理,承载能力大,强度高,耐冲击能力强;链板关节套筒采用合金钢渗碳淬火、磨削加工,耐磨性高
7、尾轮张紧装置在张紧链条的同时,还可以通过调整其两端轴承位置用于补偿不同牵引链节距累积误差,从而保证链轮轮齿与牵引链的精确、平稳啮合


工作原理

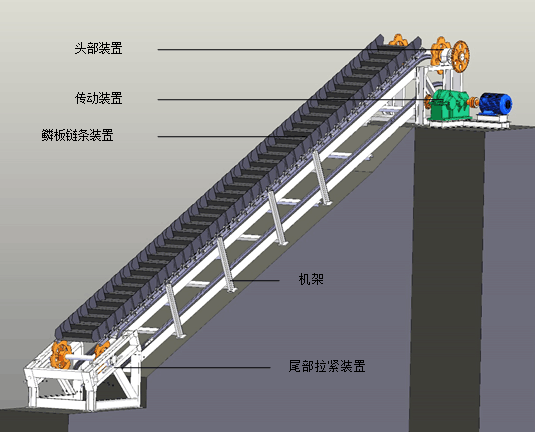

BL系列鳞板输送机是一种以牵引链作为牵引机构、鳞板作为承载装置的挠性牵引连续性输送设备。工作时,通过传动装置带动头部装置的链轮转动,与链轮相啮合的链条也随之向前运动,同时固定在链条上的料斗及其支撑滚轮沿着机架上的轨道也同步向前运动;当物料在进料口中加入料斗后,随着料斗的移动物料被输送到出料口,在重力和离心力的共同作用下,物料从出料口卸下,进入下一道工序。

技术参数

型号



鳞板宽

度/mm



槽体高

度/mm

槽体

运行速

度m/s



安装角度

输送量

m3/h

牵引链

厚度/mm



材质

节距t/mm

破坏载荷/KN

安全系数

许用牵引力(双链)/KN

BL650

650

160~200

4

Q235

0.05~0.5

≤25

20~80

250

168

11.6

25

BL800

800

200~250

5

Q235

0.05~1

≤25

50~150

320

224

8

50

BL1000

1000

250~350

6

Q235

0.05~1

≤25

80~200

320

332

7.6

75

易损件

序号

名称

数量

备注

序号

名称

数量

备注

1

鳞板料斗


按需

4

传动大链轮

1件


2

链条


按需

5

传动链条


按需

3

传动小链轮

1件


6

柱销


按需
