  干式球磨机和湿式球磨机都是选矿球磨设备中的一种,以下从干式球磨机结构、部件、主要装置等方面全方位介绍干式球磨机。

球磨机结构图

  干式球磨机结构


  干式球磨机结构简单、操作方便、粉碎比大等优势亦广泛被用于粉碎石油焦、沥青焦等脆性物料的生产加工,主要结构是由一个筒体、两个轴承和传动装置组成,其筒体是采用一般的钢棒焊接或铆接而成的,两端均采用铸铁材质的端盖封闭,端盖外侧一般都带有加强筋,用于加强封闭效果,在筒体中部设有加料和排料的端口。


  干式球磨机结构部件


  干式球磨机的衬板是易损件,一般多采用高锰钢或其他的耐磨材料制成,衬板的形式很多,可根据其具体情况加以选择。 主轴承是干式球磨机的工作的主要部件,也是极易磨损的部件,它承受着干式球磨机的工作时的全部负荷。它被安装在干式球磨机两端的机座上,由于筒体的转速较慢,属于低速重载的向心轴承,具有承受向下的径向力。


  干式球磨机传动装置


  干式球磨机的传动装置采用低速同步电机通过联轴节使小齿轮转动,并配合固定在筒体外壳上的大齿轮带动筒体转动。传动装置的外部用防尘罩密封,防止灰尘落入齿轮中,影响干式球磨机的工作效率。

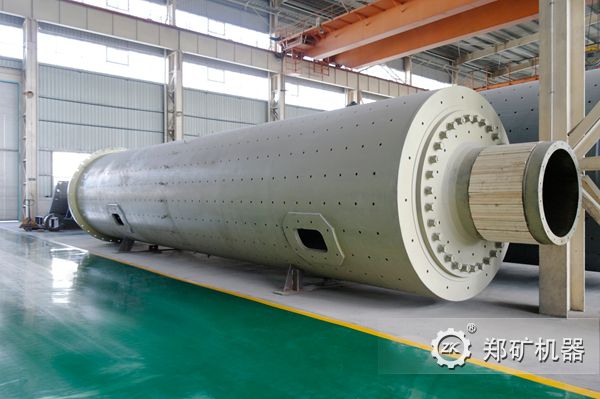

球磨机 (1).jpg

  更多干式球磨机价格、型号等信息可在线咨询河南郑矿机器。咨询电话:15617629962!
