煤粉制备系统

煤粉制备系统

    郑矿机器风扫磨煤粉制备站工程,由原煤储运系统、粉磨系统、收粉系统、电气及仪表自动化系统组成。风扫煤磨热风入口管道及煤风出口管道设置有泄爆阀及氮气保护接口,对设备及系统安全进行保护。选粉机设备采用变频电机调速,通过对变频器的调整可远程实现对选粉机出粉细度的控制。

产能:5-30万吨/年

主要设备:风扫磨、动态选粉机、防爆除尘器

服务范围:从原料的贮运、预烘干、研磨、选粉、冷却到成品贮运系统、环境收尘系统、电气自动化控制系统的工艺设计、厂区规划、设备供应、设备安装调试、售后培训等一系列技术服务。

突出优势

1、辅机设备以稳定、可靠、节能为原则,确保生产正常高产低能源消耗。



2、充分结合当地自然条件,在满足工艺生产条件下,优化设计方案,尽可能的减少工程造价。



3、严格控制环境污染,减少污染物排放,保护和改善环境,实现安全文明生产。

工艺流程

一、原煤贮运系统

1、粒度<35mm、含水量<15%的原煤由自卸汽车送运至原煤煤棚,存于煤棚的原煤经装载机装入受煤斗,受煤斗内的原煤通过电磁振动给料机均匀喂料至斗式提升机,原煤经提升机提升原煤仓,之后由带式定量给料机经双层锁风阀进入磨内。

2、原煤仓与带式定量给料机之间设置有棒条阀,可在调速喂料皮带机检修时关闭棒条阀,利于检修操作。带式定量给料机可实现调速功能,利于生产操作和管理。

二、制粉系统

1、原煤进入风扫煤磨研磨,粉磨过程中物料与200℃~350℃的热风进行传质传热,被热风烘干,之后煤粉随气流进入选粉机分选,粗粉再次回到磨研磨,细粉则随气流进入收尘系统。

2、风扫煤磨热风入口管道及煤风出口管道设置有泄爆阀及氮气保护接口,对设备及系统安全进行保护。选粉机采用变频电机调速,通对变频器的调整可远程实现对选粉机出粉细度的控制。

三、收粉系统

选粉机排出的合格细度的煤粉在防爆型袋式收尘器引风机负压作用下,通过煤风管道进入防爆型袋式收尘器,煤粉被捕集并落入收尘器下部煤粉斗,过滤净化后的烟气经引风机由烟囱排至大气。存于煤粉斗的煤粉经星型卸料器和螺旋输送机送入煤粉仓。

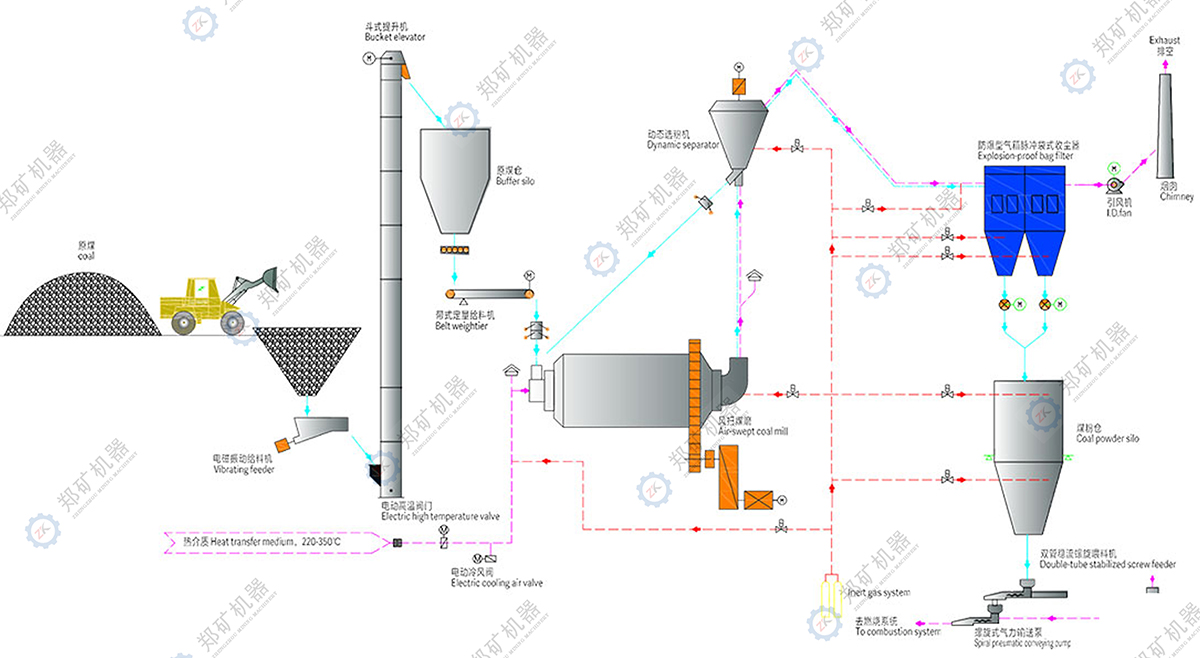

煤粉制备生产线工艺流程图

技术参数
主要设备\产能(t/h)36101416202530
主要配套设备型号及技术经济指标
带式定量给料机DEL-500DEL-500DEL-650DEL-650DEL-800DEL-800DEL-800DEL-1000
风扫煤磨机(m)φ1.7×2.5φφ2.2×3φ2.4×4.75φ2.6×5.25φ2.9×4.7φ3.2×4.7φ3.2×5.8φ3.5×6.0
筒体容积/m35.79.719.2524.53137.846.657.7
*大装球量/t7.513223035445564
风扫煤磨机功率 /kW951802804005607109001000
动态选粉机MD200APMD200APMD350APMD500APMD700APMD700APMD850APMD1000AP
选粉机功率 /kW111118.518.522223045
煤粉细度R90≤8%
煤粉水分≤2%
热风进口温度/℃220-350
磨机出口风温/℃60-70
排 放 浓 度/(mg/Nm3)30
年工作日天数/天300
操作人数/(人/班)
