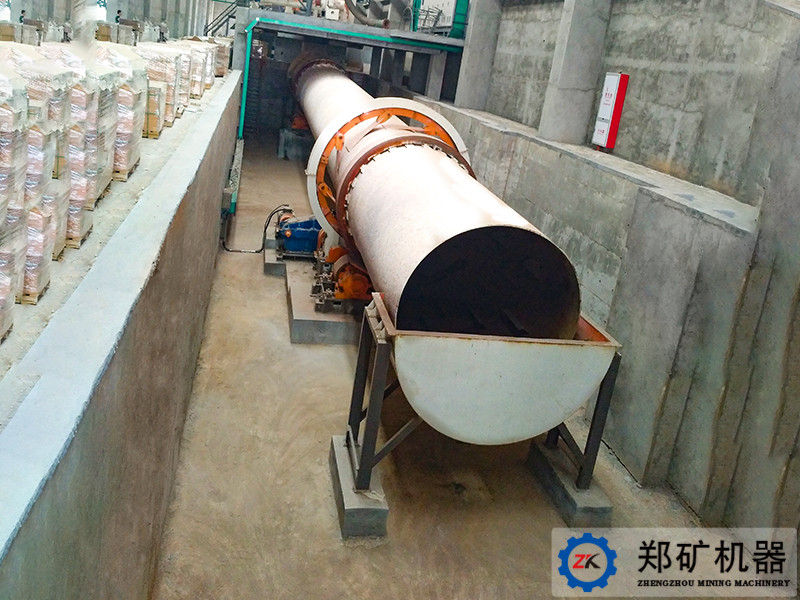

污泥陶粒回转窑

产品介绍：该型回转窑为插接式双筒回转窑，预热窑用于干燥、预热用，焙烧窑用作烧成。

产能：5-60万方 /年

处理物料：市政污泥、河道污泥、湖底污泥、皮革污泥、电镀污泥、酸洗污泥、油井污泥、煤矸石、粉煤灰、矿渣、建筑弃土、地铁弃土、各种污染土等。

免费获取报价技术咨询

突出优势

1、资源化利用：利用固废生产陶粒，不仅可以取代黏土烧制陶粒，节约土地，变废为宝，同时高温杀菌、固化重金属，避免了污染。

2、节能环保：使固(危)废处理实现无害化、减量化、稳定化、资源化的四化目标。

工作原理

半成品颗粒通过预热窑窑尾溜槽喂入窑内，由于筒体的倾斜和缓慢的回转，半成品颗粒一面沿圆周滚动，一面沿轴向由预热窑窑尾向焙烧窑窑头运动；燃料从焙烧窑窑头通过燃烧器喷入窑内进行燃烧，热量以辐射、对流、传导等多种方式传给半成品颗粒，半成品颗粒在移动的过程中，经过烘干、预热后，进入焙烧窑进行焙烧，并完成多种物理变化和化学反应，形成陶粒，从焙烧窑窑头端卸出进入冷却机。高温烟气则由预热窑窑尾端进入窑尾除尘系统。


技术参数

序号	规格（m）		生产能力		斜度（%）	筒体转速（r/min）	减速机	电动机
序号	规格（m）		时产量（m3/h）	年产量(万m3/a)	斜度（%）	筒体转速（r/min）	减速机	型号	功率（kW）
1	预热窑	φ1.25×18	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ500	YCT225-4A	11
1	焙烧窑	φ1.6×14	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ650	YCT225-4B	15
2	预热窑	φ1.55×20	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ650	YCT250-4A	18.5
2	焙烧窑	φ1.9×16	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ750	YCT250-4B	22
3	预热窑	φ1.8×22	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
3	焙烧窑	φ2.2×18	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
4	预热窑	φ2.0×24	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT280-4B	30
4	焙烧窑	φ2.5×20	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT315-4A	37
5	预热窑	φ3.0×20- φ2.5×12	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1450	YCT355-4B	75
5	焙烧窑	φ3.0×22	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1250	YCT355-4A	55
6	预热窑	φ3.2×20- φ2.8×14	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1450	YCT355-4A	55
6	焙烧窑	φ3.0×22	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1250	YCT355-4A	55
