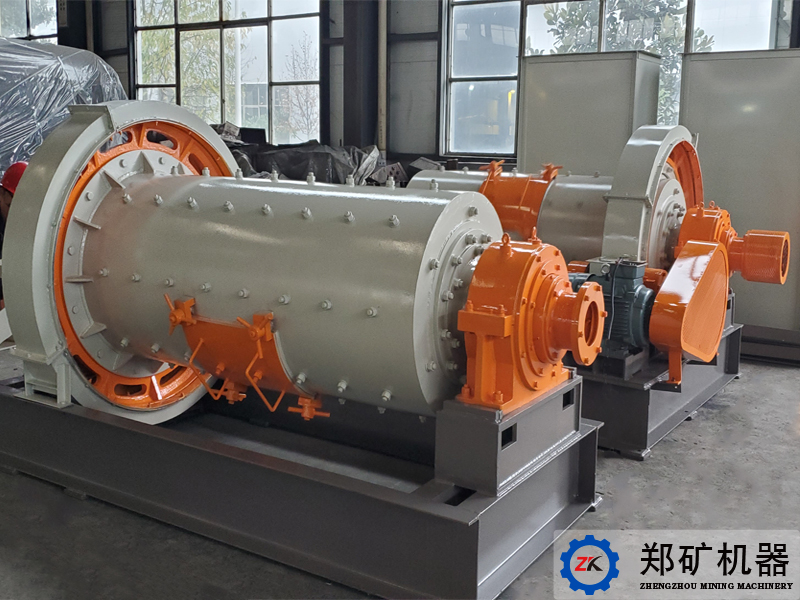

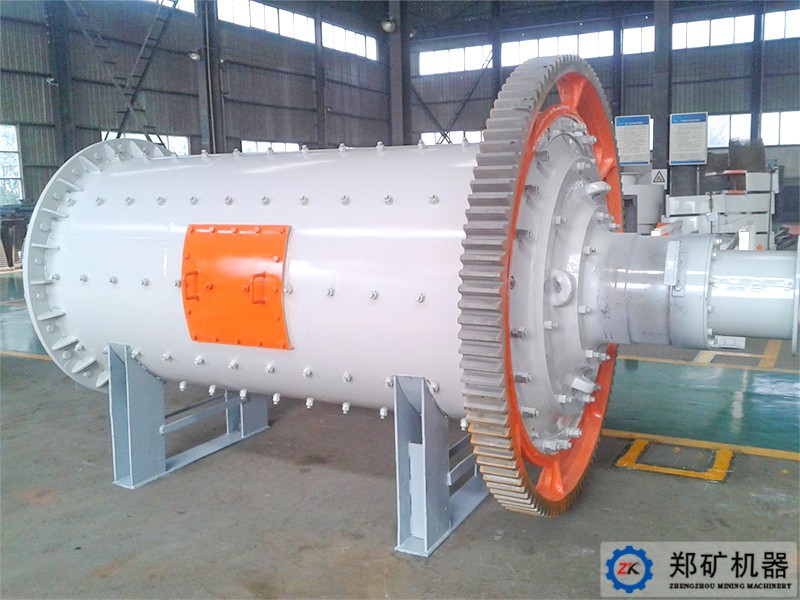

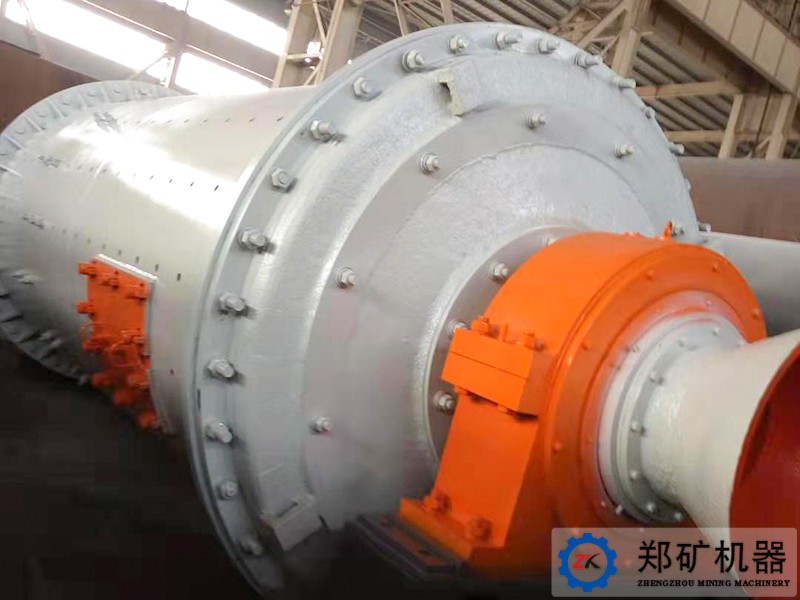

钢渣球磨机

钢渣球磨机

    钢渣易磨性功耗高于石灰石、水泥熟料,粉磨难度较于石灰石、水泥熟料难度大,产量低。依据炼钢工艺不同的炉型、排渣时间和处理方法所产生钢渣,我司优化球磨机结构,改进粉磨方案,研制出单球磨机、预粉磨系统球磨机和半终系统球磨机等多种粉磨工艺方案实现低能耗、高产量钢渣粉磨。

生产能力:0.65-615t/h

出料粒度:0.074-0.89mm

装球量:1.5-338t

突出优势

1)钢渣磨粉机内部各仓进行了改造、布置。磨机仓数布置采用二仓或多仓结构,磨体前部研磨体为钢球,后部为钢段。钢球用来加强磨机的破碎能力,以适应物料的高难磨特性,使磨机的破碎能力和粉磨能力达到平衡。

2)钢渣球磨机前部衬板采用具有较强提升能力的阶梯衬板,以强化球磨机的冲击破碎能力,后部采用小波纹衬板和用于激发钢段运动的活化衬板,以消除磨内的“滞留区”,强化钢段的运动,增强钢段的研磨能力。

3)钢球、钢段研磨介质采用具有较好的耐磨性能的材质,以适应钢渣腐蚀性强的特点。

4)钢渣磨粉机采用段料分离装置和料位调节出料装置,以避免微型钢段漏出磨外,起到控制物料流速、调节料球比的作用。

5)根据不同的物料粒度、性能,有单球磨开、闭路,辊压机预粉磨,辊压机半终联合粉磨等多种工艺方案选择,满足多种钢渣粉磨产能生产需求。


工作原理

     单球磨机钢渣粉磨方案,一般设有2~4仓,物料由进料装置经进料螺旋均匀地进入球磨机,球磨机内装不同规格衬板和研磨介质,筒体转动产生摩擦力、离心力将研磨介质带到一定高度后落下,对物料产生冲击和研磨,之后经隔仓板再进入下一仓进一步粉磨,直至到磨尾粉状物料通过卸料篦板排出,完成粉磨工作。





技术参数
规格(m)产量(t/h)转速(r/min)研磨体(t)电机减速机重量(t)
型号功率(kW)型号速比
Φ1.2x4.50.5630.35YR250M-655ZD30-84.48113.1
Φ1.5x5.71.4026.3411JR127-8130ZD40-7425
Φ1.83x6.42.4023.918JR137-8210ZD60-84.535.3
Φ2.2x72.6024.520JR138-8245ZD60-84.537.2
Φ2x93.8-423.8831JRQ158-8380ZD70-84.558.4
Φ2.2x6.53.2-3.621.430JRQ158-8/YR630-8380ZD70-9546.2
Φ2.2x6.55.6闭路21.430JRQ158-8/YR630-8380ZD70-9546.2
Φ2.2x74.8021.430JR158-8380ZD70-9554
Φ2.2x7.55.6021.432JR158-8380ZD70-9563
Φ2.2x84.4-4.821.437JR158-8380ZD70-9565
Φ2.2x9.55.6-6.4 闭路21.443JR1510-8475ZD70-9570
Φ2.2x135.6020.355YR630-8/1180/Y100L-8630/11JD630/ZS82.5-76.3/99.96114.4
Φ2.4x75.6-6.4 闭路20.436JR1510-8475JDX450567.9
02.4x86.4-6.8闭路20.341JR1512-8/Y180L-8570/11JD630/ZS82.5-76.333/99.9687.2
Φ2.4x96.8-7.6闭路20.346YR630-8/1180/Y100L-8630/11JD630/ZS82.5-76.333/99.9693.5
Φ2.4x107.2-7.6 开路20.350YR630-8/1180/Y100L-8630/11JD630/ZS82.5-76.333/99.9699.4
8-8.8闭路






Φ2.4x117.6-8.4 开路20.360YR630-8/1180/Y100L-8630/11JD630/ZS82.5-76.333/99.9699.4
Φ2.4x1210-10.8 闭路20.361YR800-8/1180/Y100L-8800/11JD630/ZS82.5-76.333/99.96112.7
Φ2.4x1310-10.8 高细开路20.366YR800-8/1180/Y100L-8800/11JD630/ZS82.5-76.333/99.96131.1
Φ2.4x138.8-9.2 开路20.366YR1000-8/1180/Y160M-41000/11JD630/ZS82.5-76.333/99.96130.4
Φ2.6x1010-10.8 闭路20.360YR800-8/1250800JD8005.5150.5
Φ2.6x1310.8-11.619.180YR1000-8/1180/Y160M-41000/11
5.5/280169
Φ3x913.2-13.6 闭路19.679YR1000-8/1180/Y160M-41000/11NAL108/8/ZS110-198/280156.5
Φ3x914.6 闭路17.679YR118/61-810002x125042.163121.13 不含电机
Φ3x1114-16 闭路18.397YR1250-8/1430/YR160M-41250/11YNL12106.3178
Φ3x1118.8 闭路17.797YR118/74-81250ZI31442.39169
Φ3x1215.2-16 闭路18.190YR1250-8/14301250/11JS1100-0041.27196.26
Φ3.2x1116 闭路18103YR1400-8/1430/Y160M-41400/11YNL1210/ZS110-1912.35/28186.1 不含电机
Φ3.5x11.526-28闭路16.5129TYD143/49-82000ZI37036.239138.3 不含电机
Φ3.5x11.520 闭路17.2126YR1800-8/1430/Y200L2-21800/37
43.02/318252.27
Φ3.8x13 双滑履28-30 闭路16.6170YRKK800-82500JS130/MFY25044.9203 不含电机
Φ3.8x1324-24.816.3170YR2500-10/17302500MFYX250
286
Φ4x1326闭路15.95202YRKK900-82800JS130-846.7264
Φ4.2x1334 闭路16.3224YRKK900-83150MFY32047.8250 不含电机
Φ4.2x1334-34.816.3224YR1000-83530JQS355015.6254 不含电机

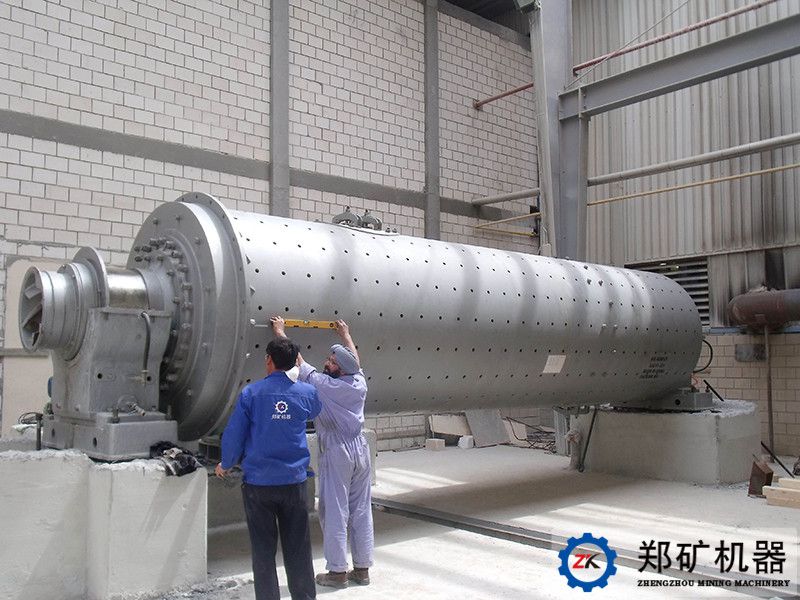

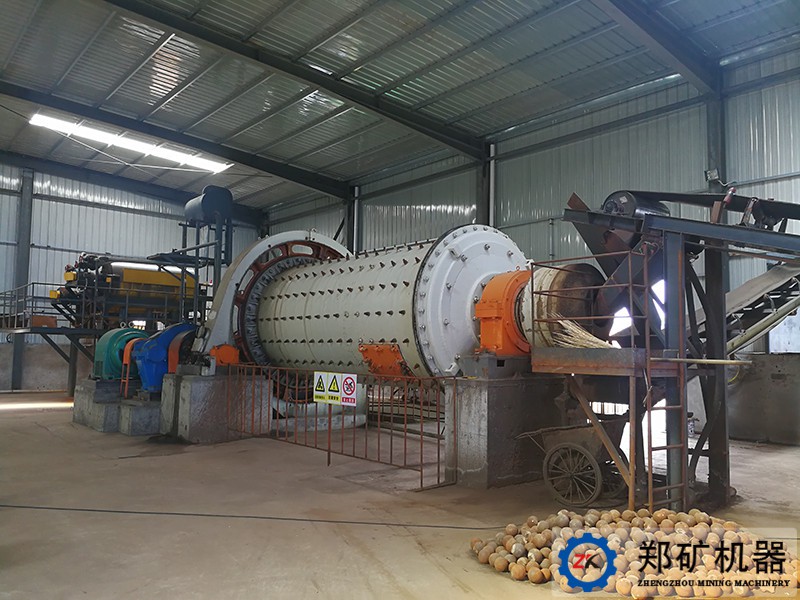

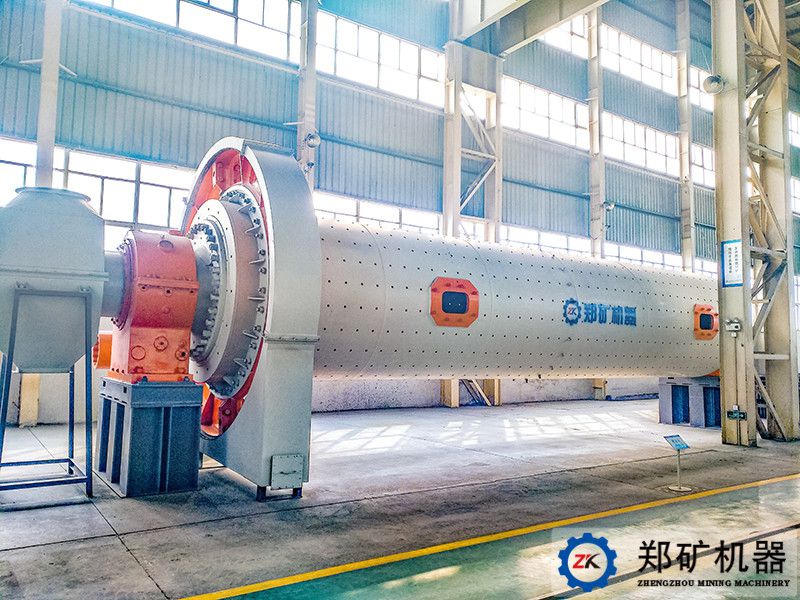

客户案例:




危地马拉水泥粉磨站项目科威特硅砂粉磨站项目

厄尔瓜多干式球磨机

2017.中宁宁华工贸有限公司 MQZ节能轴承式球磨机项目图2-水印.jpg1.jpg2.jpg
中宁宁化工贸球磨机项目郑州玉发高新材料球磨机伊朗1214球磨机项目
