1、锂浸出率高，资源利用率好：通过高温焙烧彻底破坏磷锂铝石稳定晶格，浸出效率高，资源利用率显著优于直接酸浸工艺。
2、杂质分离彻底，产品纯度高：焙烧阶段即可将磷酸根等杂质固定于渣相，后续净化流程短、除杂好，可稳定生产电池级碳酸锂，产品品质可控。
3、工艺成熟稳定，适应性强：采用焙烧 — 浸出 — 沉淀经典路线，设备与操作体系成熟，对不同品位磷锂铝石原料适应性强，易于规模化、连续化生产。
4、流程简洁，经济性突出：工序清晰、可控性强，锂回收率高，母液可循环利用，整体能耗与药剂消耗合理，具备良好工业化经济效益。
5、固渣相对稳定，利于环保处置：大部分杂质富集于尾渣，组分稳定，便于后续无害化处理或综合利用，环保风险低。

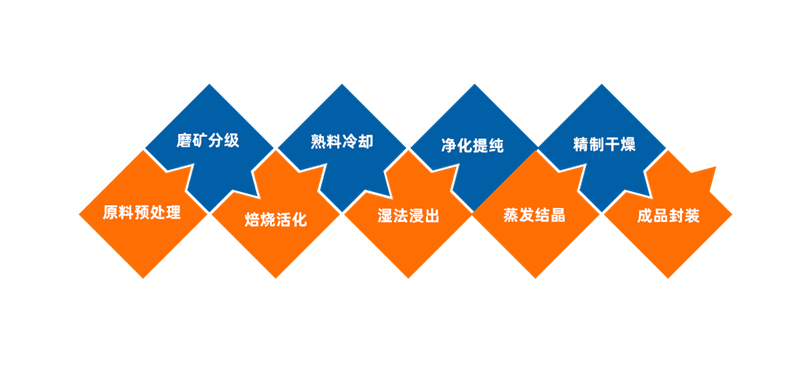

磷锂铝石是一种含锂磷酸盐矿物，由于其晶体结构稳定且含有磷酸根，提取碳酸锂的工艺比锂辉石或锂云母更为复杂。目前工业上主要采用“高温焙烧改性—酸浸—净化沉淀”的联合工艺路线。以下将工艺流程分为三个主要阶段进行详细介绍。
一阶段：高温焙烧破坏晶格
磷锂铝石晶体结构稳定，锂难以直接浸出，需先高温焙烧改性。
将精矿磨细至 200 目以下，与石灰石、硫酸盐等助剂混合，在 800–1000℃下焙烧，破坏原有晶格，使难溶锂转化为可溶性锂盐，磷酸根等形成难溶渣相，实现锂与矿物初步分离。
第二阶段：酸性浸出与固液分离
焙烧熟料冷却细磨后，用稀硫酸或水浸出。控制60–90℃、合适液固比与 pH，让可溶性锂进入溶液，形成硫酸锂粗液，铁、铝、磷酸盐等留在渣中。经压滤或离心实现固液分离，滤液为粗制锂液，滤渣作为尾渣处理。
第三阶段：深度净化与碳酸锂沉淀
粗锂液含钙、镁、铁、铝、磷酸根等杂质，需用化学沉淀或溶剂萃取深度净化。
净化后加入饱和碳酸钠，90℃以上反应沉淀出碳酸锂，再经洗涤、脱水、200℃左右干燥、粉碎分级，得到工业 / 电池级碳酸锂，母液可回收提锂。
