本公司煤泥烘干机产品据其筒体尺寸有14种规格型号,范围为Ø1.2×12m—Ø4.2×42m,筒体转速2.09-5r/min,配套主电机功率11-400KW,每小时能烘干2-46吨的物料。
1、煤泥烘干机处理能力大,适合单机生产能力为1t/h~40t/h的规模生产。
2、煤泥烘干机运行成本低,体积传热系数高达300-450kcal/m3·℃·h
3、筒体的转速可以无级调节,通过对转筒转速的调节和干燥机进风温度的调节,可以适应不同形态的入料物料性质和满足不同的产品水份要求。

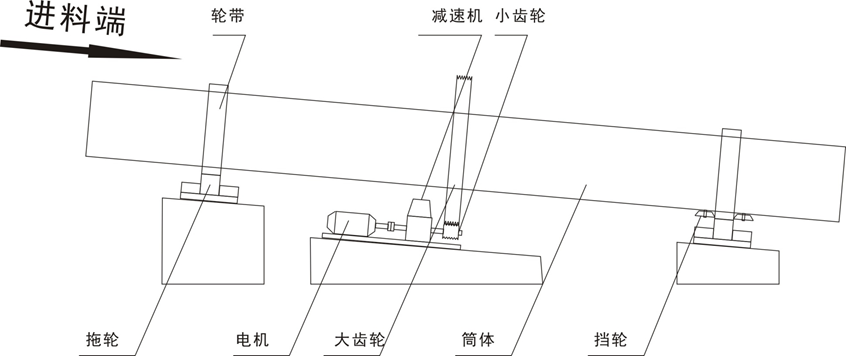

4、设备运行可靠,抗过载能力强。采用调心式拖轮结构,降低磨损及动力消耗。采用专门挡轮结构,减少了设备倾斜工作带来的水平推力。
1、煤泥由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端,加料管道的斜度要大于物料的自然倾角,以便物料顺利流入煤泥烘干机内
2、煤泥烘干机圆筒是一个与水平线略成倾斜的旋转圆筒,物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的,随着圆筒的转动物料受重力作用运行到较底的一端,湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出
3、煤泥烘干机筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进,载热体一般分为热空气、烟道气等,载热体经干燥器以后一般需要旋风除尘器将气体内所带物料捕集下来,如需进一步减少尾气含尘量,还应经过袋式除除尘器或湿法除尘器后再放排放。
规格(m) | 筒体 | 生产能力(t/h) | 电机型号 | 功率(kW) | 减速机 | |||
内径(mm) | 长度(mm) | 倾角(°) | 转速(rpm) | |||||
φ1.2 X 12 | 1200 | 12000 | 1.8 | 5 | 2--5 | Yl60LM-6 | 11 | ZQ500 |
φ1.5 X l5 | 1500 | 15000 | 1.8 | 4.28 | 4--5 | Yl60L-6 | 18.5 | ZQ650 |
φl.8 X 18 | 1800 | 18000 | 1.8 | 5 | 6--8 | Y200Ll-6 | 22 | ZQ650 |
φ2.0 X 20 | 2000 | 20000 | 2 | 3.38 | 7--10 | Y200L2-6 | 30 | ZQ650 |
φ2.2 X 22 | 2200 | 22000 | 1.8 | 2.8 | 9--14 | Y250M-6 | 45 | ZQ650 |
φ2.4 X 24 | 2400 | 24000 | 2.5 | 2.82 | 14-16 | Y280S-6 | 55 | ZQ750 |
φ2 6 X 26 | 2600 | 26000 | 2.5 | 2.58 | 16-18 | Y280M-6 | 75 | ZQ850 |
φ2 8 X 28 | 2800 | 28000 | 2.5 | 2.55 | 20-22 | Y315S-6 | 90 | ZL115 |
φ3.0 X 30 | 3000 | 30000 | 2.5 | 2.69 | 22-24 | Y315Ll-6 | 132 | ZL130 |
φ3.2 X 32 | 3200 | 32000 | 2.5 | 2.6 | 24-26 | Y315M-4 | 200 | ZSY450 |
φ3.4 X 34 | 3400 | 34000 | 2.5 | 2.51 | 26-28 | Y315L2-4 | 315 | ZL130 |
φ3.6 X 34 | 3600 | 36000 | 2.5 | 2.51 | 30-40 | Y315L2- 4 | 315 | ZL130 |
φ4.0 X 46 | 4000 | 40000 | 2.5 | 2.09 | 40-45 | YKK4003-4 | 400 | ZSY630 |
φ4.2 X 42 | 4200 | 42000 | 2.5 | 2.09 | 45-46 | YKK4005-4 | 400 | ZSY630 |
