冶金、选矿球磨机可对矿物不同矿料进行分离筛选,分离出尾矿,还用于加工各种可以研磨矿料、有色金属选矿、新型建筑材料等。根据物料及排矿方式,冶金、选矿球磨机可分为干式磨机和湿式磨机。
1、粉碎效率高、能耗相对较低、单位产品金属消耗量较少;
2、衬板为优质耐磨材料制成、强度高、耐磨损、使用寿命长;
3、运行平稳,工作可靠、能耗相对较低、磨耗小、运行费用低;
4、产品细度易于调节,且产品颗粒均匀、运转平稳、使用可靠,操作维护简便。

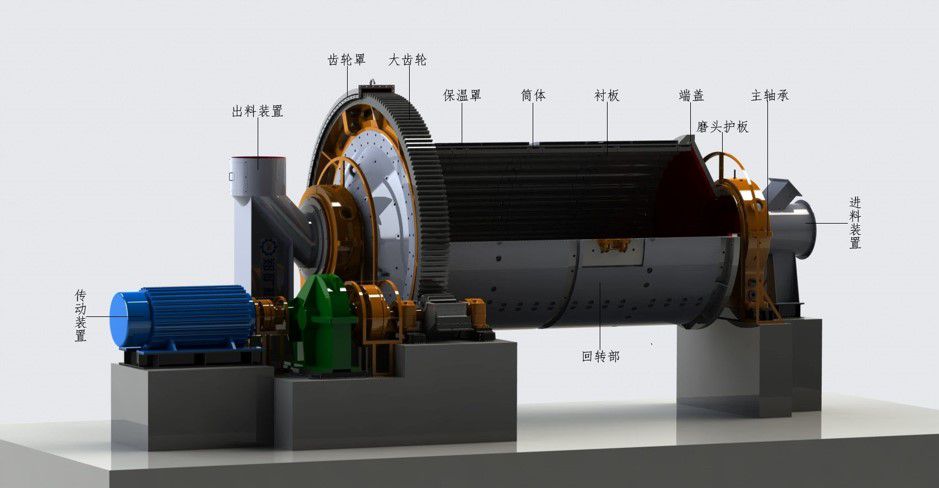

冶金、选矿球磨机通常采用边缘传动方式,待磨物料经喂料机连续均匀的的进入到球磨机内部,电机通过减速机带动磨机筒体做旋转运动,物料先通过进料螺旋筒进入磨机筒体仓内部,磨内的钢球介质和物料受到筒体的回旋转动产生的摩擦作用和离心力作用,被带到一定的高度后泻落,然后物料被研磨体打击、研磨,被粉碎的成品排出磨机经分选设备选出合格的物料,再循环粉末系统中不合格的物料继续回到磨机受到研磨体的打击和研磨,直到细度合格。
规格型号 | 筒体转速 (r/min) | 装球量 (t) | 进料粒度 (mm) | 出料粒度 (mm) | 产量 (t/h) | 电机功率 (kW) | 重量 (t) |
Φ1.2×2.0 | 34.0 | 9 | ≤25 | 0.075-0.3 | 0.5-6 | 30 | 12.2 |
Φ1.2×3.0 | 34.0 | 11 | ≤25 | 0.074-0.6 | 0.6-7 | 37 | 13.7 |
Φ1.2×4.5 | 33.0 | 13 | ≤25 | 0.074-0.4 | 0.7-8 | 45 | 14.2 |
Φ1.5×1.5 | 31.0 | 9 | ≤25 | 0.074-0.4 | 1.5-7 | 45 | 13.4 |
Φ1.5×3.0 | 31.0 | 17 | ≤25 | 0.074-0.4 | 3-11 | 75 | 17.6 |
Φ1.5×4.5 | 30.0 | 23 | ≤25 | 0.074-0.4 | 4-12 | 110 | 21.8 |
Φ1.5×5.7 | 30.0 | 25 | ≤25 | 0.074-0.6 | 4-14 | 130 | 25 |
Φ1.83×6.4 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
Φ1.83×7.0 | 24.5 | 20 | ≤25 | 0.074-0.6 | 6-22 | 210 | 36.5 |
Φ2.1×2.1 | 24.0 | 16 | ≤25 | 0.074-0.6 | 6-33 | 180 | 39 |
Φ2.1×3.6 | 22.0 | 20 | ≤25 | 0.074-0.4 | 7-39 | 210 | 48 |
Φ2.4×3.0 | 22.0 | 25 | ≤25 | 0.074-0.8 | 7-90 | 240 | 65 |
Φ2.7×2.1 | 21.0 | 25 | ≤25 | 0.074-0.8 | 9-80 | 240 | 67 |
Φ2.7×3.6 | 21.0 | 46 | ≤25 | 0.074-0.8 | 12-125 | 380 | 86 |
Φ3.2×4.5 | 18.0 | 69 | ≤25 | 0.074-0.8 | 600 | 126 | |
Φ3.6×4.5 | 17.0 | 90 | ≤25 | 0.074-0.8 | 一 | 850 | 160 |
Φ3.6×6.0 | 17.0 | 95 | ≤25 | 0.074-0.8 | 一 | 1250 | 175 |
Φ3.8×4.6 | 16.9 | 88 | ≤25 | 0.074-0.4 | 92-125 | 1050 | 161 |
Φ3.8×6.0 | 16.9 | 114 | ≤25 | 0.074-0.4 | 120-163 | 1400 | 184 |
Φ3.8×7.6 | 16.9 | 145 | ≤25 | 0.074-0.4 | 152-207 | 1750 | 207 |
Φ4.0×4.8 | 16.4 | 102 | ≤25 | 0.074-0.4 | 109-148 | 1250 | 182 |
Φ4.0×6.0 | 16.4 | 127 | ≤25 | 0.074-0.4 | 137-185 | 1550 | 204 |
Φ4.0×8.0 | 16.4 | 169 | ≤25 | 0.074-0.4 | 182-247 | 2100 | 235 |
Φ4.2×5.0 | 16 | 117 | ≤25 | 0.074-0.4 | 127-172 | 1450 | 205 |
Φ4.2×6.7 | 16 | 157 | ≤25 | 0.074-0.4 | 170-231 | 1950 | 237 |
Φ4.2×8.4 | 16 | 197 | ≤25 | 0.074-0.4 | 214-289 | 2450 | 266 |
Φ4.4×5.3 | 15.6 | 137 | ≤25 | 0.074-0.4 | 150-199 | 1700 | 232 |
Φ4.4×7.0 | 15.6 | 181 | ≤25 | 0.074-0.4 | 198-263 | 2250 | 266 |
Φ4.4×8.8 | 15.6 | 227 | ≤25 | 0.074-0.4 | 249-330 | 2850 | 299 |
Φ4.6×5.5 | 15.3 | 155 | ≤25 | 0.074-0.4 | 172-228 | 1950 | 258 |
Φ4.6×7.4 | 15.3 | 209 | ≤25 | 0.074-0.4 | 231-307 | 2650 | 299 |
Φ4.6×9.2 | 15.3 | 260 | ≤25 | 0.074-0.4 | 288-381 | 3300 | 334 |
Φ4.8×5.8 | 15 | 179 | ≤25 | 0.074-0.4 | 200-265 | 2300 | 289 |
Φ4.8×7.7 | 15 | 238 | ≤25 | 0.074-0.4 | 265-351 | 3000 | 332 |
Φ4.8×9.6 | 15 | 296 | ≤25 | 0.074-0.4 | 331-438 | 3750 | 371 |
Φ5.0×6.4 | 14.6 | 215 | ≤25 | 0.074-0.4 | 242-320 | 2750 | 329 |
Φ5.0×8.1 | 14.6 | 272 | ≤25 | 0.074-0.4 | 306-405 | 3500 | 370 |
Φ5.0×10.0 | 14.6 | 336 | ≤25 | 0.074-0.4 | 378-500 | 4300 | 411 |
Φ5.2×6.4 | 14.4 | 233 | ≤25 | 0.074-0.4 | 264-349 | 3000 | 356 |
Φ5.2×8.3 | 14.4 | 302 | ≤25 | 0.074-0.4 | 342-453 | 3900 | 405 |
Φ5.2×10.4 | 14.4 | 378 | ≤25 | 0.074-0.4 | 429-568 | 4900 | 453 |
Φ5.5×6.6 | 13.9 | 269 | ≤25 | 0.074-0.4 | 309-408 | 3500 | 404 |
Φ5.5×8.5 | 13.9 | 347 | ≤25 | 0.074-0.4 | 398-526 | 4500 | 459 |
Φ5.5×11.0 | 13.9 | 449 | ≤25 | 0.074-0.4 | 515-681 | 5800 | 522 |
Φ5.8×7.3 | 13.4 | 312 | ≤25 | 0.074-0.4 | 436-523 | 4600 | 530 |
Φ5.8×11.8 | 13.4 | 490 | ≤25 | 0.074-0.4 | 695-834 | 7400 | 760 |
Φ6.0×7.5 | 13.2 | 352 | ≤25 | 0.074-0.4 | 493-590 | 5300 | 585 |
Φ6.0×12 | 13.2 | 539 | ≤25 | 0.074-0.4 | 755-930 | 8200 | 829 |
