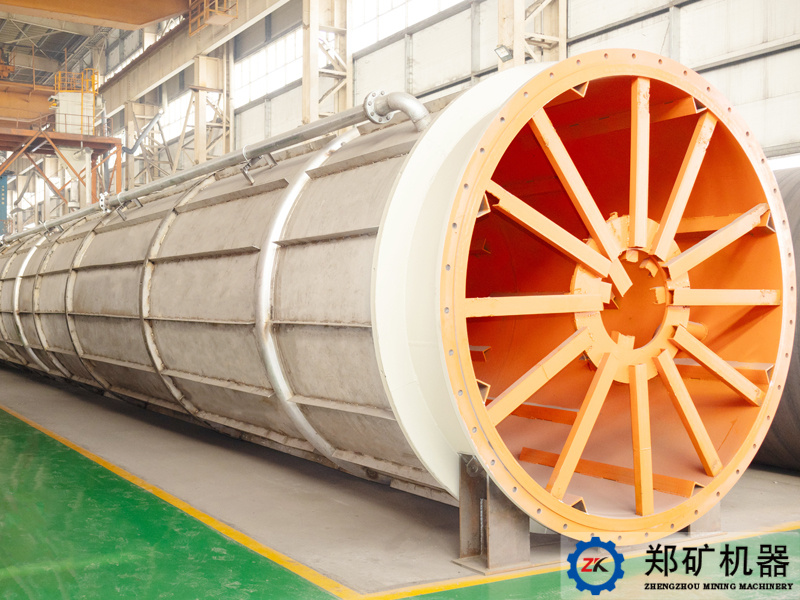

水冷夹套冷却机主要由进料装置、回转筒体、水冷夹套、支承装置(滚圈、托轮)、传动装置、进出水路系统及出料罩等组成。
筒体外壁设有一层封闭夹套，冷却水由进水管进入夹套，随筒体回转均匀布满内壁，吸收物料传递的热量后由出水管排出，形成连续稳定的间接换热。
筒体内部可根据物料腐蚀性选用碳钢或 304 不锈钢制作，内壁整体打磨抛光，表面光滑无凹坑，避免物料残留;筒体拼焊焊缝进行射线 RT 探伤，达到 NB/T47013.2-2015 Ⅱ级要求，筒体直线度<2mm/m、<5mm/全长，滚圈端面和径向跳动不大于 ±0.1mm，确保设备长期平稳运行。
设备结构紧凑、密封性好，冷却过程无粉尘外溢，可配套我司回转窑组成成套生产线，实现从煅烧到冷却的一体化解决方案。
高温物料由进料装置进入回转筒体，筒体在传动装置驱动下低速回转，物料随筒壁带起、撒落，不断更新受料表面;冷却水从进水管连续送入筒体外壁夹套，逆流吸收物料通过筒壁传导的热量，热水由出水管排出至冷却塔循环使用。物料在筒内边翻动边前进，经间接换热降温后，由出料罩排出，完成连续冷却过程。
