衬板是球磨机设备的重要零件，它的作用是保护筒体、端盖（板）不被磨损。衬板需要定期更换，所以要求它的构造应该是容易更换的。制造衬板的材料有：金属材料（锰钢、铬钢等）和橡胶两种。目前国内金属材料衬板用的较多，橡胶衬板处于试验推广阶段。
1、平衬板用于细磨仓，研磨体的上升高度取决于与树板之间的静摩擦系数。
2、压条衬板用于**仓能够使研磨体升得较高，具有较大的冲击能量。
3、凸棱衬板与压条衬板相似。
4、波形衬板适用于棒球磨。
5、阶梯衬板适用于粉碎仓。使用较广，具有以下三各优点
a）对同一球层提升高度均匀一致。
b）对板表面磨损均匀。
c）衬板的牵制能力作用到其他层的研磨体。硪少了衬板与外层研磨体之间的滑动磨损，而且还防止了不同层次的研磨体之间的滑动和磨损。
⑥半球形衬板，适于粉碎仓。
⑦波形衬板，适合细磨仓铺设的无螺栓衬板，其波峰和拮据都很小。
⑧分级衬板，可使钢球自动分级。
球磨机衬板作用：
筒体衬板的形状对球磨机的工作影响很大。处理粗粒物料时，球磨机筒体上应采用起伏状（如波形、凸形、搭接形及阶段形等）的衬板。这种形状衬板有能力把磨矿介质提升到较高的高度，从而增强介质的冲击能力，提高球磨机的生产能力。常用于**段磨矿。

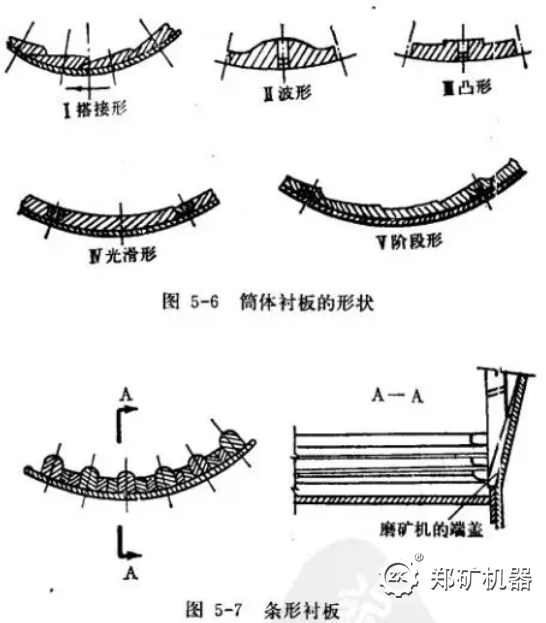

细磨（往往指二段磨矿）时主要是靠磨剥作用。平滑形的衬板易于钢球的滑滚，磨剥作用强烈，所以细磨球磨机筒体多采用平滑形衬板图5-6所示的I、Ⅱ和Ⅲ型衬板是直接用螺栓拧在筒体上，而Ⅳ和v型衬板是借钢楔条和螺栓来固定的，后者的优点是在现厂易于安装。衬板的厚度依球磨机的直径大小来确定，一般在50～150毫米之间。

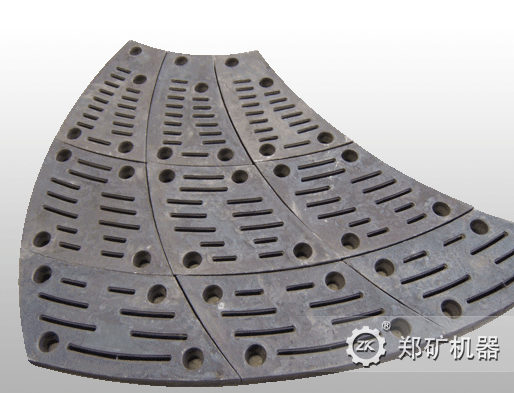

图5 -7所示是球磨机筒体的条形衬板，它不用螺栓，而是靠端盖衬板的挤压固定的。端盖（板）衬板是用与球磨机筒体衬板相同的材料制成，通常做成扇形。空心轴颈对套内表面可以是光滑的，也有带螺纹的。给矿端空心轴颈衬套的螺纹线，用以向球磨机运送物料而排矿端空心轴颈衬套的反向螺纹线可阻止粗粒物料和钢球排出。当给矿能力很大时，给矿端空心轴颈衬套可不设螺纹线，因为螺纹线会限制其给矿量。
