为了提高炉窑的热效率,降低单位产品燃料消耗,在工程设计中采取了以下几方面措施:
1、燃料燃烧设备:选用节能燃烧器,自动控制配风量,减少燃料的不完全燃烧损失。
2、在回转窑尾部设有一台竖式预热器,充分利用回转窑燃烧产生的高温烟气,将预热器内的物料预热,使物料在预热器内发生部分分解,使系统产量提高40%,热效率提高30%。
3、在回转窑头部设有一台竖式冷却器,充分利用回转窑高温煅白出料所含热量将二次空气预热至600℃,使热效率得到提高。
1)白云石
白云石的粒度要求为10~40mm,超出上限40mm及下限10mm的部分均不得超过5%。
白云石的化学成分:
MgO:19~21%; CaO:30~33%;SiO2<0.5%;Fe2O3 <0.5%; Al2O3<0.5%;Na2O<0.005%;K2O<0.005%;Mn<0.0005%;其中CaO/ MgO=1.394(质量比)、CaO/ MgO=1.0(摩尔比)。
2)硅铁
硅铁选用含Si≥75%,即由49.92%Si和50.08%FeSi2组成的75#硅铁。
3)萤石粉
萤石粉中CaF2>90%,其粒度为200目。
1)、金属镁冶炼在工艺流程选择上采用了技术成熟、可靠、先进合理的新型皮江法炼镁工艺。合格的白云石送入回转窑中进行煅烧;再将煅烧后的白云石、萤石、硅铁按一定比例配料,经过球磨并压成球团;装入还原罐中在抽真空的条件下,进行高温热还原,得到结晶镁;结晶镁经过重熔、精炼后可得到金属镁。包含原料储备、白云石煅烧、粉磨压球、还原及精炼等工段。
2)、白云石在矿山破碎到符合要求的粒度,进厂内白云石堆场储存。硅铁和萤石直接进厂内仓库储存。储量均按半个月生产所需用量考虑。

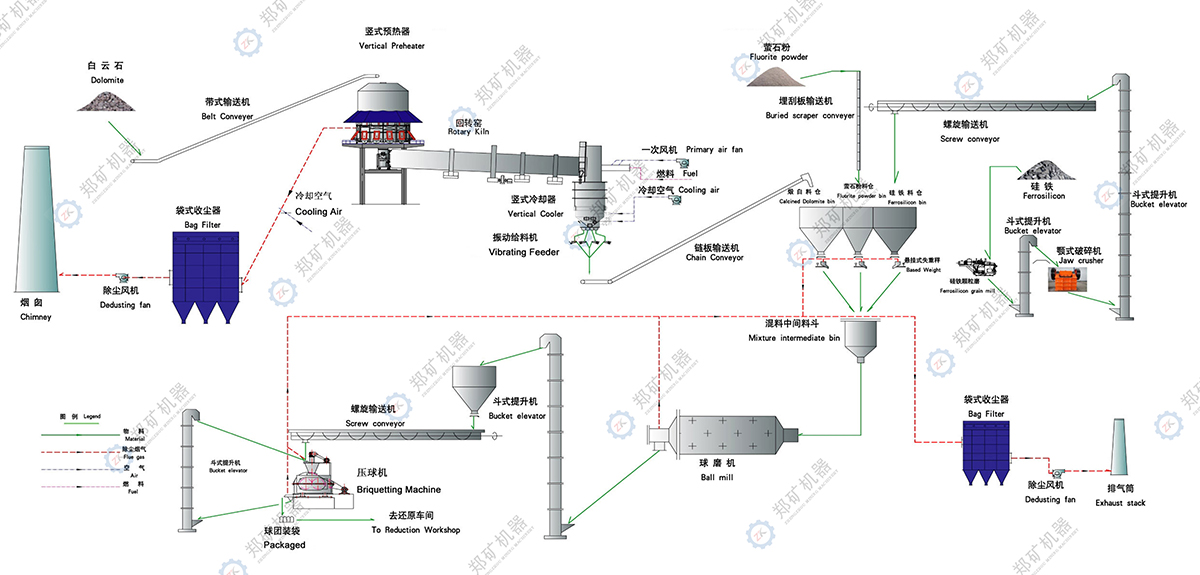

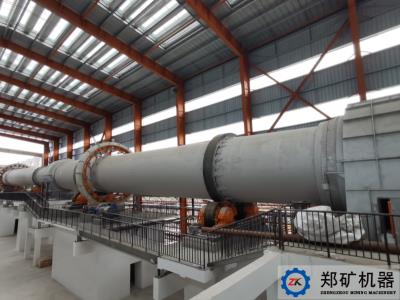

3)、选用节能环保型回转窑,带竖式预热器及竖式冷却器。外来粒度、质量均符合要求的白云石卸至料场,由装载机进行堆取料作业,由振动筛进行筛分后,10~40mm粒度的白云石经皮带运输至回转窑竖式预热器顶部料仓,经料管进入预热器与从回转窑流入的高温烟气换热,将物料预热至800℃以上,落至转运溜槽后入回转窑经1250℃高温煅烧成活性煅白,再卸入冷却器内,高温煅白在此与风机鼓入的冷风换热,将活性煅白冷却至100℃以下,空气被预热至600℃以上。冷却后的活性煅白由冷却器卸出后经鳞板输送机输送至制球车间。
其主要反应如下:
1)、CaCO3?MgCO3 CaO?MgO + 2CO2
2)、回转窑燃烧产生的高温烟气,在预热器内与白云石进行热交换后,温度降至220℃以下,然后进入袋式除尘器,除尘后经高温风机排入大气,排放气体的含尘浓度小于30mg/m3。全线采用技术先进、性能可靠的PLC控制系统,在主控制室集中操作管理。
3)、煅烧后的白云石由提升机进1#料仓备用;硅铁经颚式破碎机破碎至20mm以下,由提升机经提升进2#硅铁块贮料仓备用;萤石粉由单斗提升进3#料仓。存放在贮料仓中的三种原料,经微机控制连续配料加入球磨机混磨,粒度要求<100目,混合粉再经过提升机、贮料仓、埋刮板输送机后,进入压球机,制成球团。配料系统选用了智能控制系统,整个过程全部实现了电脑监控全自动化。球磨机采用10kV高压电机驱动,比原380V低压配电运行降低了电耗损失。制球车间设3套除尘系统,分别在硅铁破碎处设C1#除尘系统,配料粉磨设C2#除尘系统,压球处设C3#除尘系统。通过综合除尘治理后制球车间操作环境较传统车间大大改善,工人工作环境得到提高。
4)、还原炉采用高温空气快速换向蓄热式燃烧技术,蓄热式还原炉以煤气为燃料连续加热。球团由加料机加入还原炉内的还原罐中,还原罐生成的镁蒸汽于端部冷凝器中冷凝成结晶镁(粗镁),将粗镁取出送去精炼与合金生产线。
规格(m) | 基本参数(t/h) | 减速机 | 电动机 | 支撑数量(个) | 机器自重(t) | |||
转速(r/min) | 斜度(%) | 产量(t/h) | 型号 | 型号 | 功率(KW) | |||
φ1.6×32m | 0.58-2.85 | 4 | 2 | ZQ75-50 | YCT250-4A | 18.5 | 3 | 46.8 |
φ1.6/1.9×36m | 0.53-1.59 | 4 | 2.5-3 | ZQ110-7 | YCTZ50-4B | 22 | 3 | 57 |
φ1.9×39m | 0.53-1.59 | 4 | 3-3.4 | ZQ125-7 | YCT315-4A | 37 | 3 | 71.79 |
φ2.2×45m | 0.214-1.64 | 3.5 | 4--5 | 主ZS125-5 | YCT315-4B | 45 | 3 | 142.6 |
辅:ZQ40-40 | Y112M-4 | 4 | ||||||
φ2.5×50m | 0.62-1.5 | 3.5 | 5--6 | 主:ZS165-5 | YCT355-4A | 55 | 3 | 180 |
辅:ZS50-1 | Y160M-6 | 7.5 | ||||||
φ2.5×55m | 0.62-1.5 | 3.5 | 5--6 | 主ZS165-5 | YCT355-4A | 55 | 3 | 185 |
辅:ZS50-1 | Y160M-6 | 7.5 | ||||||
φ2.8×55m | 0.62-1.5 | 3.5 | 6--7 | 主ZS165-5 | YCT355-4B | 75 | 3 | 215.6 |
辅:ZS50-1 | Y160L-6 | 11 | ||||||
φ3.0×60m | 0.5-1.5 | 3.5 | 7--9 | 主:ZS165-3 | ZSN-280-11B | 125 | 4 | 310.9 |
辅:ZS50-1 | Y160L-6 | 11 | ||||||
φ3.2×64m | 0.4-1.5 | 3.5 | 8--10 | 主:ZS130-16 | ZSN-280-11B | 190 | 4 | 337.8 |
辅:Zl50-1 | Y180L-4 | 22 | ||||||
φ3.5×70m | 0.4-1.5 | 3.5 | 12--14 | 主:ZSY500-40 | ZSN-315-082 | 280 | 4 | 394.6 |
辅:Zl50-14 | Y180L-4 | 22 | ||||||
φ4.0×80m | 0.4-1.5 | 3.5 | 16-20 | 主:ZLY630-35.5 | ZSN-315-12 | 355 | 4 | 564.8 |
辅:ZSY280-35.5 | Y200L-4 | 30 |
