TD斗式提升机

TD斗式提升机

     TD型斗式提升机采用橡胶带作牵引构件,主要用于垂直输送松散密度ρ<1.5t/m³的粉状、粒状、小块状无磨逐性、小磨琢性物料,采用普通橡胶带被输送的物料温度不超过60℃,采夹钢丝胶带可达80℃,而采用耐热橡胶带物料温度一般不超过150℃,提升高度一般为4~30m。

输送能力:0.65-69.6m³/h

型号:TD160-TD450

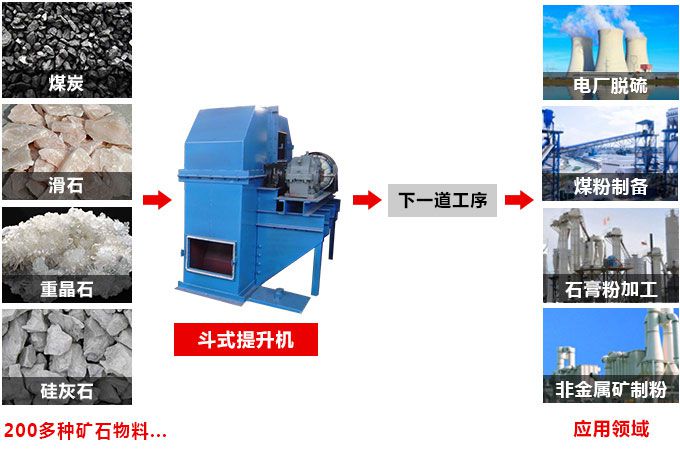

应用范围:化工、冶金、建材、矿山等行业。


突出优势

      TD型斗式提升机是胶带提升机,本公司产品根据斗子宽度可分四个型号:TD160、TD250、TD350、TD450,可采用深斗浅斗满足不同的生产需求,*大能输送69.6m3/h物料,提升高度为4-30m。

1、采用流入式喂料、混合或离心式卸料,且料斗为大容量密集型布置,在物料提升时基本无回料和挖料现象,无用功损耗小,驱动功率相对较小

2、提升范围广,对物料的种类、特性要求少,可广泛用于提升一般粉状、小颗粒状物料等

3、可根据物料特性和提升要求,灵活选取混合式、离心式等多种卸料方式

4、在密闭空间内输送物料,且在壳体、检修门处均设置有密封装置,无粉尘外泄,清洁、环保


工作原理

     TD型斗式提升机的牵引件为橡胶带,料斗以一定的间隔固定在橡胶带上,橡胶带分别绕过提升机头部和底部的滚筒,构成具有上升有载分支和下降无载分支的闭合环形系统;工作时,布置在提升机头部的驱动装置通过头部滚筒将动力传给橡胶带和料斗,物料从提升机底部的进料口进入料斗,料斗将物料提升至头部的卸料口,在离心力和重力的共同作用下,料斗中的物料经卸料口卸出。




技术参数
型号型式输送能力 (m³/h)料斗传动轴转速输送物料块度提升高度
容量斗距斗宽运行速度
深斗浅斗深斗浅斗(mm)(mm)(m/s)(r/min)(mm)(m)
TD160胶带式16.009.01.200.49350/2801601.4067254.28~39.28
TD250胶带式38.0020.003.001.12450/3602501.6061353.84~38.94
TD315胶带式42.0028.003.751.95500/4003151.6061454.298~38.798
TD400胶带式68.0040.005.903.10560/4804001.8055553.4-38.68

注:表中料斗容积为料斗盛水时容积,与实际填充量相近,故输送量计算式未考虑填充系数,具体选型时应根据物料粒度确定填充系数,以此修正此表所给输送量。


如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 15617627965感谢您的到访!
