桨叶式烘干机

桨叶式烘干机

    桨叶式烘干机是我司脱硫石膏资源化利用项目中采用的主要设备之一,可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作。设备中特殊的楔型搅拌传热 桨叶,具有较高的传热效率和传热面自清洁功能。

主要用于建材、化工等行业。


突出优势

1.设备结构紧凑,装置占地面积小;

2.热量利用率高;

3.楔形桨叶具有自净能力,可提高桨叶传热作用。



工作原理

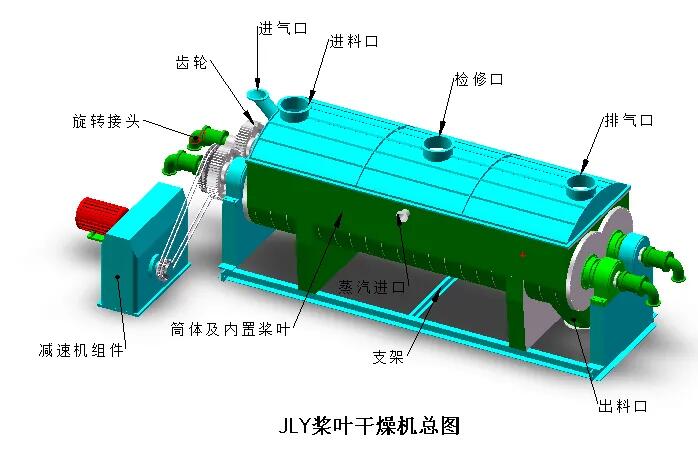

    空心轴上密集排列着楔型中空桨叶,热介质经空心轴流经桨叶。单位有效容积内传热面积很大,热介质温度从-40℃到320℃,可以是水蒸汽,也可以是液体型:如热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型 桨叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为W型,壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖,防止物料粉尘外泄及收集物料溶剂蒸汽。出料口处设置一挡扳,保证料位高度,使传热面被物料覆盖而发挥作用。传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证较好的传热效果。热载体通过旋转接头送入干燥机,通过呈搅拌状态的物料层表面,从另一侧排出。


技术参数

规格

传热面积
(㎡)

电机功率
(kw)

主轴转速
(r/min)

参考外形尺寸(mm)

A

B

H

DWJG-1

1

1.5~3

1.5~15

1500

600

740

DWJG-2

2

2.2~4

1.5~15

2340

600

740

DWJG-2.5

2.5

3~5

1.5~15

2500

600

800

DWJG-4

4

3~5.5

1.5~15

3300

800

800

DWJG-6

6

4~7.5

1.5~15

3500

900

1200

DWJG-8

8

5.5~11

1.5~15

3900

900

1200

DWJG-10

10

7.5~11

1.5~15

4000

1250

1450

DWJG-15

15

11~15

1.5~15

5200

1400

1720

DWJG-20

20

7.5~11

0.5~10

5500

1700

1800

DWJG-25

25

15~22

0.5~10

6000

1700

1900

DWJG-30

30

15~30

0.5~10

6000

2000

2000

DWJG-40

40

22~35

0.5~10

6500

2000

2000

DWJG-60

60

35~55

0.5~10

8150

2150

2400

DWJG-70

70

35~75

0.5~10

8400

2500

2600

DWJG-80

80

35~75

0.5~10

9000

2500

2500

DWJG-100

100

55~75

0.5~10

9300

3000

2700


如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008373感谢您的到访!
